Czujnik wilgotności gleby to pierwsza rzecz, która przychodzi na myśl, jeśli chodzi o budowę inteligentnego systemu nawadniania lub automatycznego systemu nawadniania roślin. Dzięki temu czujnikowi i niewielkiej obsłudze Arduino możemy zaprojektować, np. automatyczny system nawadniania za pomocą Arduino UNO R3, który może podlewać rośliny, gdy jest to potrzebne, unikając nadmiernego podlewania.

Projekt obejmuje połączenie komponentów do/z Arduino, zaprogramowanie czujnika z sensorem wykorzystując Arduino IDE, testy (polskich znaków diakrytycznych) oraz uruchomienie.

1

TUTAJ WSTAWIĆ ASCII czujnika

Użyte oprogramowanie

✔ Arduino IDE - Version: 2.3.4, Date: 2024-12-03T10:03:03.490Z, CLI Version: 1.1.1 – https://www.arduino.cc/en/software

✔ IrfanView - Przeglądarka i edycja zdjęć - https://www.irfanview.com/

✔ Biblioteka LiquidCrystal_I2C.h - Wersja 1.1.4 - https://github.com/johnrickman/LiquidCrystal_I2C

✔ LaTeX - (Edytory LaTeX online) - https://www.overleaf.com/

✔ TinyPNG - (Compression for Faster Websites online) - https://tinypng.com/

✔ Canva - Popularne narzędzie online do tworzenia projektów, np. okładek - https://www.canva.com/

✔ TinkerCad - Darmową aplikacja służącą do projektowania 3D, elektroniki i programowania - https://www.tinkercad.com/

Komponenty

Komponenty potrzebne do zbudowania czujnika wilgotności gleby.

NAZWA	ILOŚĆ	KOMPONENT
UA_UNO_R3	1	[Arduino UNO R3]
ULCD	1	[Niebieski wyświetlacz LCD 1602 16x2 HD44780 z konwerterem i2C]
SENCZ_W	1	[Czujnik LM39 wilgotności gleby z potencjometrem]
K_USB	1	[Kabel USB do Arduino (USB-A/USB-B)]
K_MZ	7	[Kabelek połączeniowy (męsko/żeński)]
K_ZZ	2	[Kabelek połączeniowy (żeńsko/żeński)]

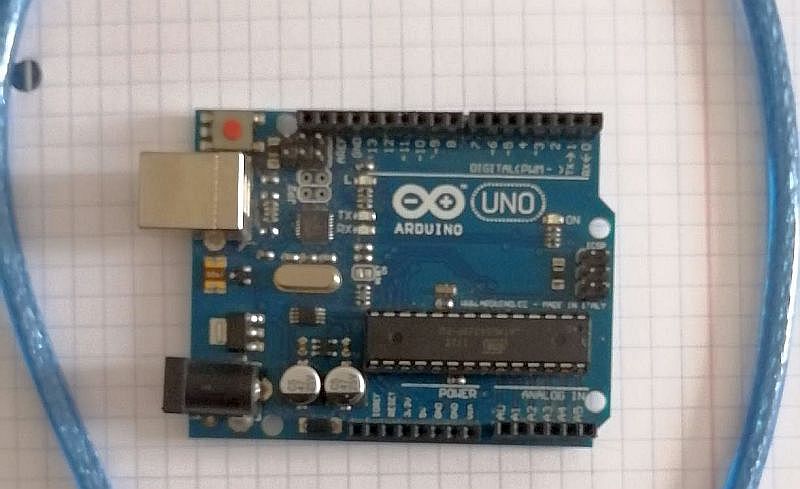

Rysunek 1: Arduino UNO R3

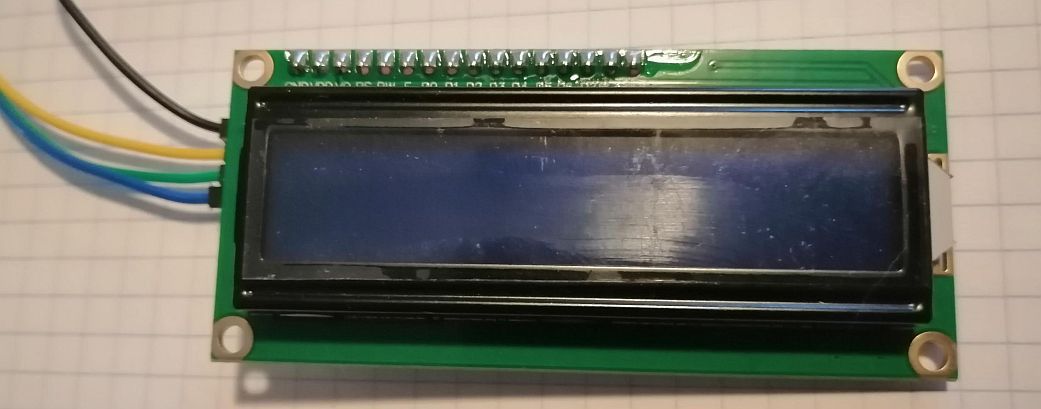

Rysunek 2: Niebieski wyświetlacz LCD 1602 16x2 HD44780 z konwerterem i2C

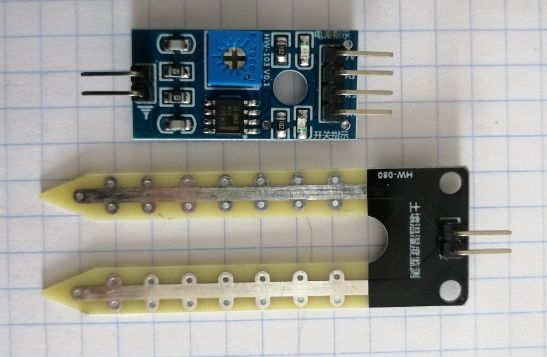

Rysunek 3: Czujnik LM39 wilgotności gleby z potencjometrem

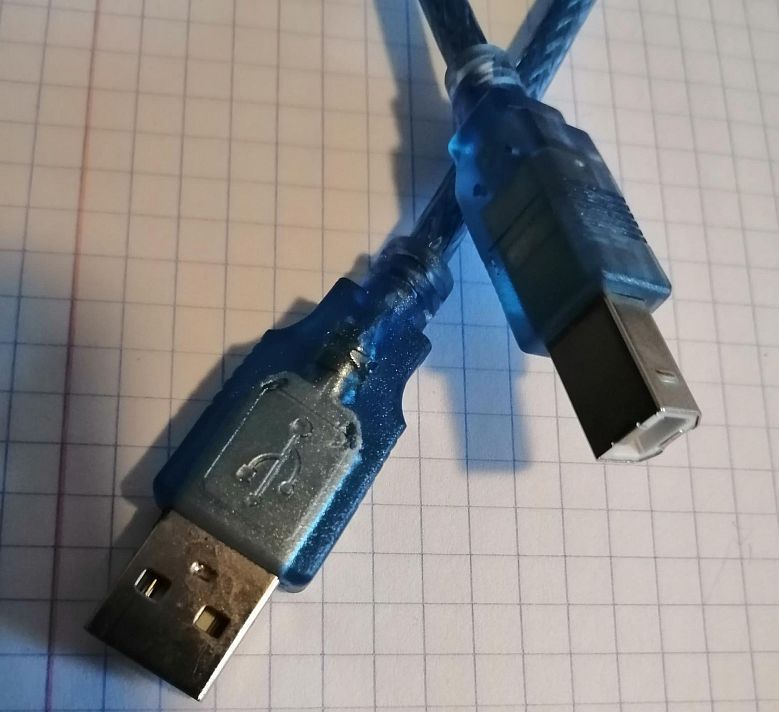

Rysunek 4: Kabel USB do Arduino (USB-A/USB-B)

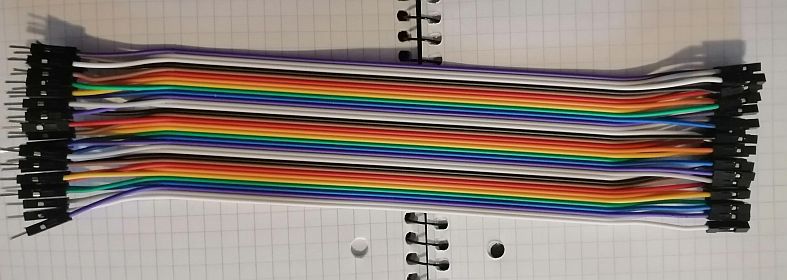

Rysunek 5: Kabelek połączeniowy (męsko/żeński)

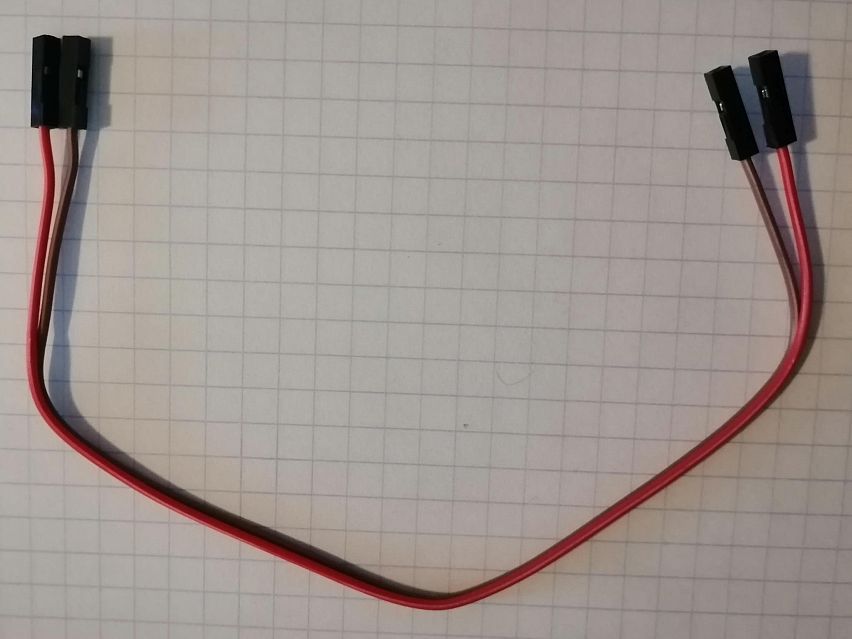

Rysunek 6: Kabelek połączeniowy (żeńsko/żeńśki)

Opis Projektu

Projekt ten służy do monitorowania wilgotności gleby przy użyciu czujnika wilgotności gleby oraz wyświetlacza LCD 16X2. Dzięki temu można odczytywać aktualny poziom wilgotności gleby pokazany na wyświetlaczu w procentach. Wyświetlane są również polskie znaki diakrytyczne, czyli pospolite ogonki.

Rozkład pinów czujnika wilgotności gleby

Czujnik wilgotności gleby, znany również jako Soil Moisture Sensor, który posiada cztery piny: VCC, GND, Aout, Dout. Piny te mogą być używane do uzyskiwania danych o wilgotności gleby z czujnika. Rysunek 7 ukazuje rozkład tych pinów:

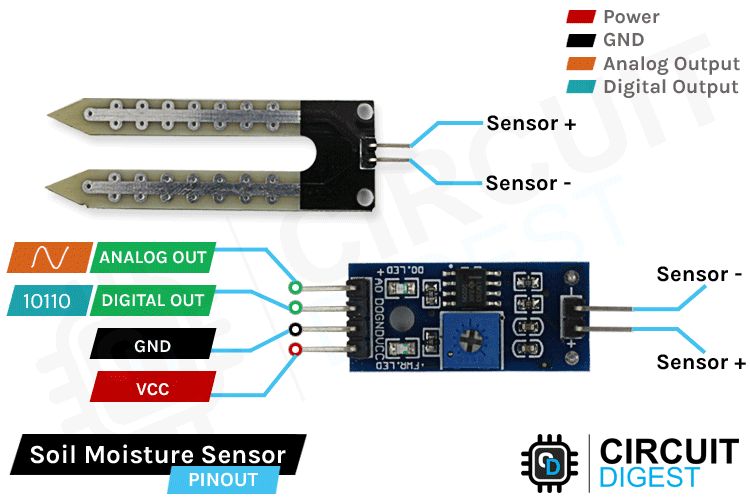

Rysunek 7: Rozkład pinów czujnika wilgotności gleby

Źródło do Rysunkek 7: https://circuitdigest.com/sites/default/files/inlineimages/u4/Soil-Moisture-Sensor-Pinout.png

Połąćzenie pinów

✔ VCC- Zasilanie 5V;

✔ GND - Masa (Ground) - podłączenie do GND w Ardnuino (masy lub uziemienia);

✔ AO (A_OUT) - (Analog output pin) - wyjście analogowe dające sygnał między VCC a GND;

✔ DO (D_OUT)- (Digital output pin) - wyjście cyfrowe (wskazujące na wilgotność niską lub wysoką); link;

Działanie czujnika

Czujnik wilgotności gleby działa poprzez umieszczenie sondy z dwiema przewodzącymi płytkami w glebie.

Rezystancja sondy zmienia się w zależności od wilgotności gleby: im więcej wody, tym mniejszy opór, a im mniej wody, tym wyższy opór. Czujnik przekształca tę rezystancję w sygnał napięciowy, który pozwala określić poziom wilgotności.

Czujnik wilgotności gleby - części I

Sonda czujnika

Czujnik zawiera sondę w kształcie widełka z dwiema przewodzącymi podkładkami, która działa jak zmienny potencjometr, a jej wartość może być odczytana przez mikrokontroler Arduino UNO R3.

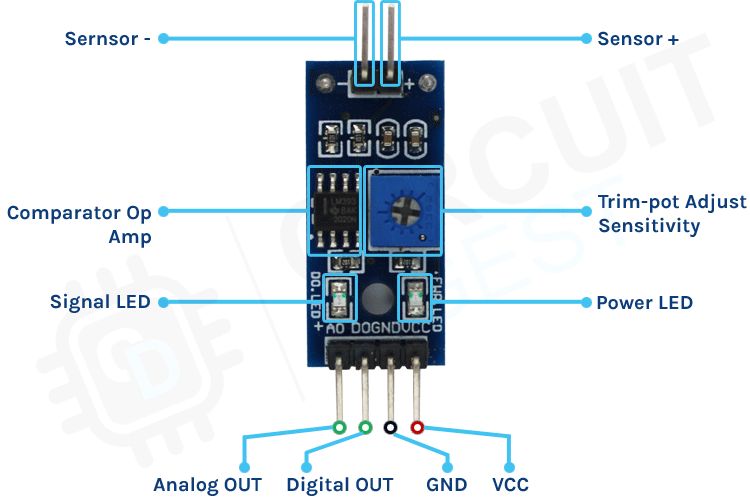

Rysunek 8: Sonda czujnika wilgotności gleby

Źródło do Rysunek 8:

https://circuitdigest.com/sites/default/files/inlineimages/u4/Soil-Moisture-Sensor-Module-Components.png

LEGENDA:

Opis poszczególnych elementów składowych czujnika wilgotności gleby do Arduino UNO R3:

Sensor (-): - Jest to jeden z elektrod sondy pomiarowej, która wchodzi w kontakt z glebą. Rezystancja pomiędzy tym a drugim elektrodą zmienia się w zależności od wilgotności gleby.
Sensor (+): - Jest to druga elektroda sondy pomiarowej, która wraz z Sensor (-) tworzy obwód pomiarowy. Razem z Sensor - tworzy mostek pomiarowy, który reaguje na zmiany wilgotności gleby.
Comparator op amp: - Jest to komparator operacyjny, który porównuje sygnał z sondy z ustalonym progiem. Umożliwia wygenerowanie sygnału cyfrowego w zależności od przekroczenia progu wilgotności.
Trim-pot adjust sensitivity: - Jest to potencjometr, który pozwala na regulację czułości czujnika. Dzięki niemu można dostosować próg zadziałania sygnału cyfrowego do indywidualnych potrzeb.
Signal LED: - Jest to dioda sygnalizująca stan wyjścia cyfrowego. Świeci się, gdy wyjście cyfrowe jest w stanie wysokim lub niskim, w zależności od ustawień.
Power LED: - Jest to dioda sygnalizująca zasilanie modułu. Świeci się, gdy moduł jest podłączony do zasilania.
Analog OUT: - Jest to wyjście analogowe, które wysyła sygnał proporcjonalny do wilgotności gleby. Pozwala na odczyt precyzyjnych wartości wilgotności za pomocą mikrokontrolera.
Digital OUT: - Jest to wyjście cyfrowe, które generuje sygnał 0 lub 1 w zależności od przekroczenia progu wilgotności. Może być wykorzystane do sterowania urządzeniami zewnętrznymi, takimi jak pompy.
GND: - Jest to masa modułu, która musi być połączona z masą mikrokontrolera. Zapewnia prawidłowe funkcjonowanie układu.
VCC: - Jest to pin zasilania modułu, który musi być podłączony do napięcia 5V. Zapewnia zasilanie dla wszystkich elementów modułu.
DO (D_OUT) - (Digital output pin) - wyjście cyfrowe (wskazujące na wilgotność niską lub wysoką);

Moduł czujnika

Moduł czujnika wilgotności gleby konwertuje sygnał analogowy na cyfrowy i może działać bez mikrokontrolera. Składa się z dwóch pinów wejściowych dla sondy, pinów zasilania (VCC i GND) oraz dwóch pinów wyjściowych (cyfrowego i analogowego).

Rysunek 9: Moduł czujnika wilgotności gleby

Rysunek 9 - Źródło: własne

Moduł zawiera komparator LM393 do digitalizacji sygnału z sondy oraz potencjometr (takie niebieskie pokrętło) do regulacji czułości wyjścia cyfrowego, umożliwiający ustawienie progu wilgotności, po przekroczeniu którego wyjście jest LOW lub HIGH.

Obserwacja:

Największą wadą, jaką zauważyłem dotyczącą czujnika LM393, jest to, że ulega szybkiej korozji z powodu elektrolizy, która zachodzi podczas pomiaru wilgotności. Proces ten jest spowodowany przez prąd stały płynący przez elektrody w wilgotnej glebie, co prowadzi do wydzielania gazów i przemian chemicznych na powierzchni elektrod. W efekcie, metalowa powierzchnia elektrod ulegała stopniowemu niszczeniu, co powoduje rdzewienie lub korozję objawiającą się na górnej blaszce sensora - Rysunek 9 -> Moduł czujnika wilgotności gleby wraz z czujnikiem.

Zasadniczo dzieje się tak z kilku przyczyn:

Wilgotność gleby: - Im wilgotniejsza gleba, tym większe prawdopodobieństwo korozji. Woda w glebie działa jako elektrolit, przyspieszając proces elektrolizy.
Rodzaj materiału elektrod: - Często elektrody są wykonane z miedzi lub innych metali, które mogą ulegać korozji w środowisku wilgotnym.
Częstotliwość pomiarów: - Im częściej czujnik jest używany, tym większe prawdopodobieństwo korozji.

Obwód czujnika – schemat połączeń

Teraz, możemy podłączyć wszystkie wymagane przewody do płytki Arduino UNO R3. Aby pracować z czujnikiem, musimy najpierw zasilić czujnik, w tym celu używamy pinu 5V i GND płytki Arduino UNO, jak na Rysunku 10 -> Schemat obwodu czujnika wilgotności gleby w Arduino UNO R3.

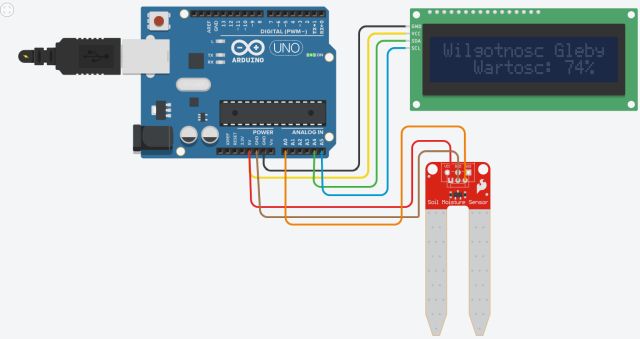

Rysunek 10: Schemat obwodu czujnika wilgotności gleby w Arduino UNO R3

Opracowanie własne w aplikacji online https://www.tinkercad.com

Źródło: https://www.tinkercad.com/things/j5SqFSHWvdv/editel?returnTo=%2Fdashboard%2Fdesigns%2Fcircuits

Schemat podłączenia:

Podłączenie LCD i czujnika do Arduino UNO R3:

Whyświetlacz LCD 16x2|5x8|I2C (LiquidCrystal_I2C):

GND <—> GND
VCC <—> 5V
SDA <—> A4
SCL <—> A5

Podłączamy piny SDA i SCL do odpowiednich pinów w Arduino UNO R3 (SDA -> A4, SCL -> A5).

Moduł z sensorem do Arduino UNO R3:

GND <—> GND
VCC <—> 5V
SIG <—> AU

Podłączamy wyjście analogowe do pinu A0 do Arduino.A

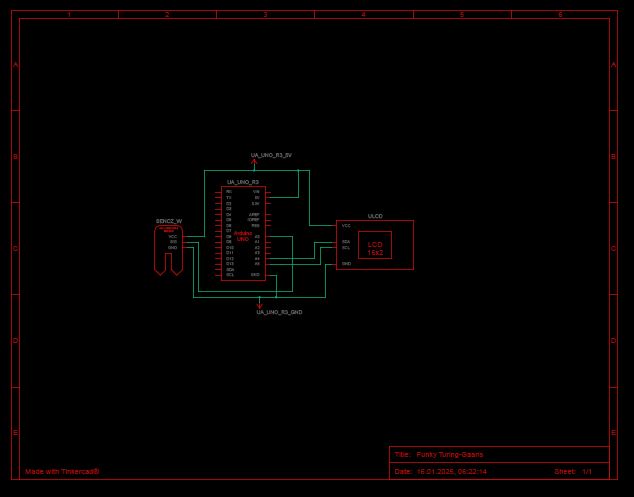

Rysunek 11: Schemat elektroniczny z widokiem na podłączenia pinów

Opracowanie własne w aplikacji online https://www.tinkercad.com

Źródło: https://www.tinkercad.com/things/j5SqFSHWvdv/editel?returnTo=%2Fdashboard%2Fdesigns%2Fcircuits

Polskie ogonki na wyświetlaczu LCD

Poniżej znajdują się Rysunek 12 -> Polskie znaki na wyświetlaczu - Część I i Rysunek 13 -> Polskie znaki na wyświetlaczu - Część II, na których wzorowałem opracowanie własnych zestawów polskich znaków diakrytycznych do tego projektu. Można skorzystać było z biblioteki glcdfont.c, tak jak zostało to opisane na stronie Piotra Góreckiego: (https://piotr-gorecki.pl/ur027-kurs-arduino-polskie-litery-w-glcdfont-c/), ale postanowiłem spróbować własnych sił, czego dowodem jest Rysunek 14 -> Matryca polskich znaków diakrytycznych (opracowanie własne) - Część I i Rysunek 15 -> Matryca polskich znaków diakrytycznych (opracowanie własne) - Część II.

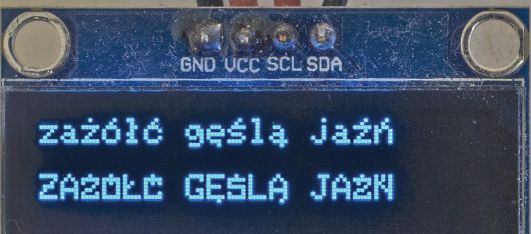

Rysunek 12: Polskie znaki na wyświetlaczu - Część I

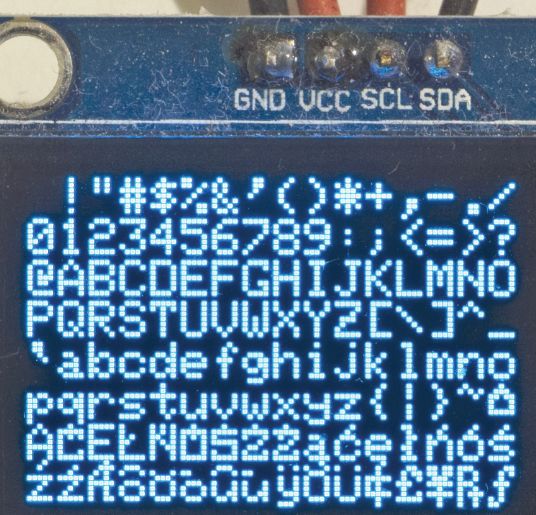

Rysunek 13: Polskie znaki na wyświetlaczu - Część II

Źródło do Rysunku 13: https://piotr-gorecki.pl/ur027-kurs-arduino-polskie-litery-w-glcdfont-c/

Opracowanie własnych zestawów polskich znaków do projektu: Czujnik wilgotności gleby:

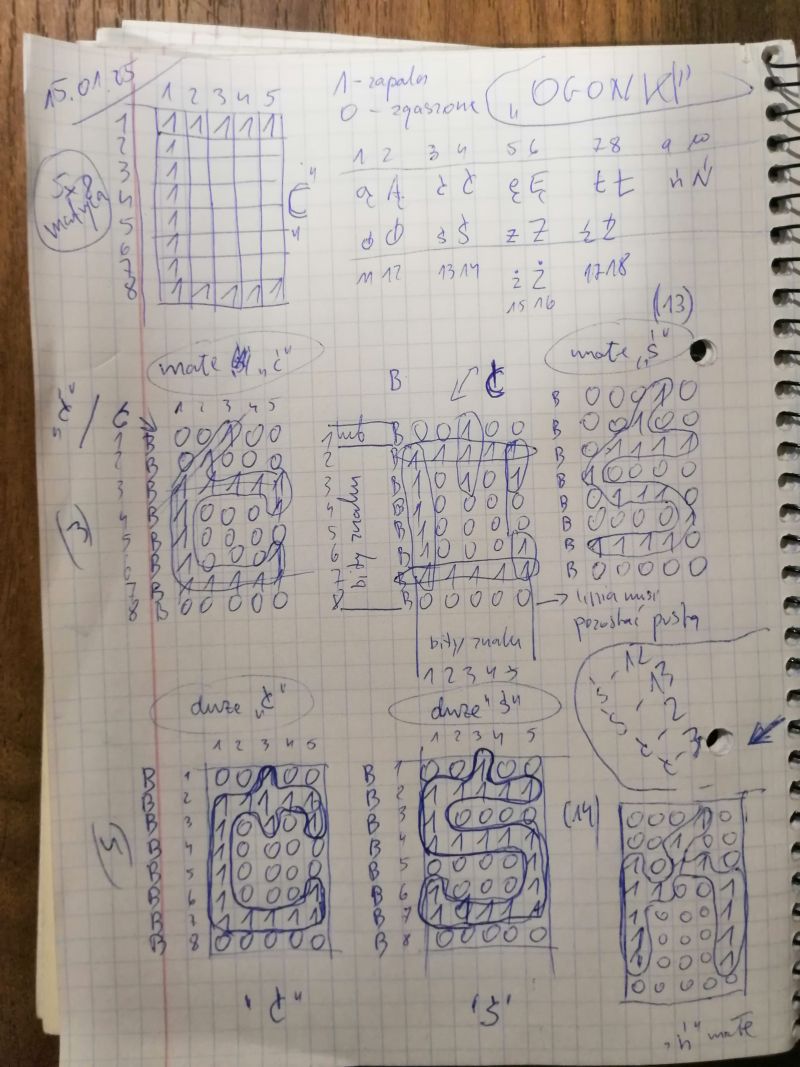

Rysunek 14: Matryca polskich znaków diakrytycznych (opracowanie własne) - Część I

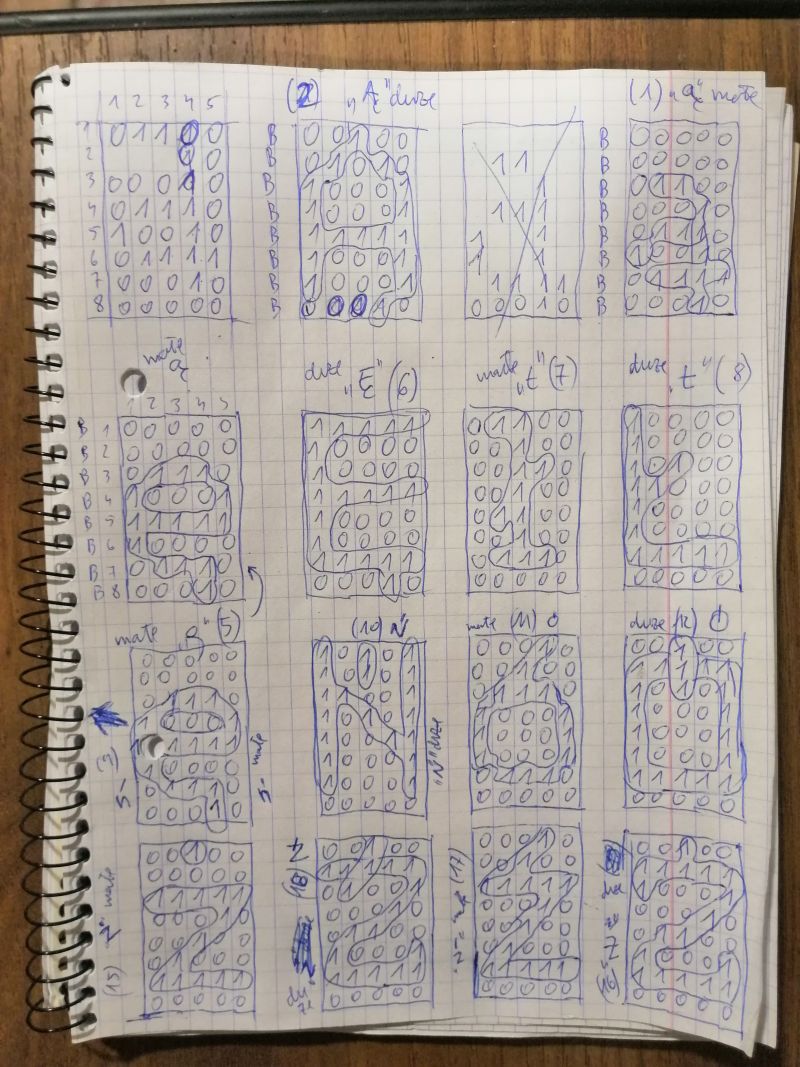

Rysunek 15: Matryca polskich znaków diakrytycznych (opracowanie własne) - Część II

Matryca polskich znaków diakrytycznych w Arduino UNO R3:

ą = B00000, B00000, B01100, B00010, B01110, B10010, B01111, B00000; // ą
Ą = B00100, B01010, B10001, B10001, B11111, B10001, B10001, B00010; // Ą
ć = B00100, B01000, B11111, B10001, B10000, B10001, B11111, B00000; // ć
Ć = B00100, B11111, B10101, B10000, B10000, B10001, B11111, B00000; // Ć
ę = B00000, B00000, B01110, B10001, B11111, B10000, B01110, B00010; // ę
Ę = B11111, B10000, B10000, B11111, B10000, B10000, B11111, B00010; // Ę
ł = B01100, B00100, B00110, B00100, B01100, B00100, B01110, B00000; // ł
Ł = B10000, B10000, B10100, B11000, B10000, B10000, B11111, B00000; // Ł
ń = B00010, B00100, B10110, B11001, B10001, B10001, B10001, B00000; // ń
Ń = B10101, B10101, B11001, B10101, B10011, B10001, B10001, B00000; // Ń
ó = B00010, B00100, B01110, B10001, B10001, B10001, B01110, B00000; // ó
Ó = B00100, B11111, B10101, B10001, B10001, B10001, B11111, B00000; // Ó
ś = B00100, B11111, B10000, B11111, B00001, B10001, B11111, B00000; // ś
Ś = B00010, B00100, B01111, B10000, B01110, B00001, B11110, B00000; // Ś
ż = B00100, B00000, B11111, B00010, B00100, B01000, B11111, B00000; // ż
Ż = B00100, B11111, B10001, B00010, B01100, B10001, B11111, B00000; // Ż
ź = B00010, B00100, B11111, B00010, B00100, B01000, B11111, B00000; // ź
Ź = B00100, B11111, B01001, B00010, B01100, B10001, B11111, B00000; // Ź

Przy założeniu, że 1 zapala, a 0 gaśnie.

Oczywiście testy również powinny się pojawić.

Wyświetlacz ten (Niebieski wyświetlacz LCD 1602 16x2 HD44780 z konwerterem i2C) ma pewne ograniczenia, a mianowicie pozwala na wyświetlanie tylko 8 znaków specjalnych w jednym wierszu, dlatego podzieliłem wyświetlanie znaków na trzy ekrany, zaczynające się od T1 - Rysunek 16 -> Test ogonków - Część I, T2 - Rysunek 17 -> Test ogonków - Część II i T3 - Rysunek 18 -> Test ogonków - Część III.

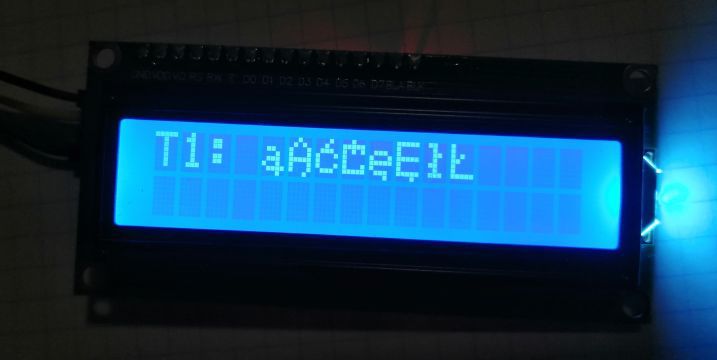

Rysunek 16: Test ogonków - Część I

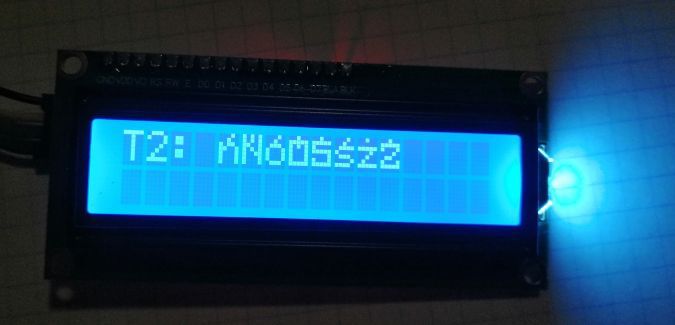

Rysunek 17: Test ogonków - Część II

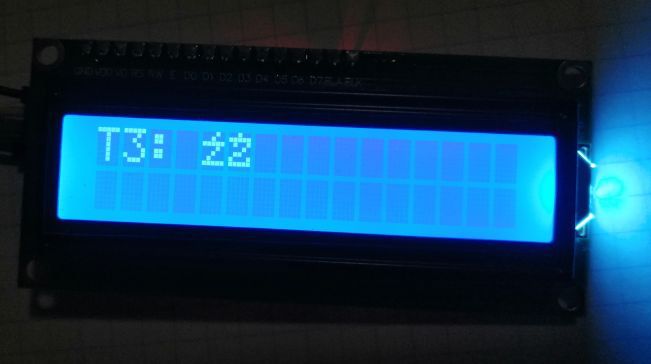

Rysunek 18: Test ogonków - Część III

Kod źródłowy wykorzystany do testów polskich znaków diakrytycznych znajduje się nieco niżej.

Podłączenie czujnika i wyświetlacza do Arduino UNO R3

Te proste kroki powinny wystarczyć, aby zbudować własny czujnik wilgotności gleby:

Połączenia, które należy wykonać za pomocą przewodów połączeniowych, schemat na Rysunku 19 -> Schemat Czujnika Wilgotności Gleby - opracowanie własne.

Połączenie wyświetlacza LCD do Arduino UNO R3: [LCD -> A_UNO]:

GND <–> GND - Maska do Masy;
SCL <–> A5 - Zegar magistrali I2C;
SDA <–> A4 - Dane magistrali I2C;
VCC <–> 5V - Zasilanie;

Czujnik LM39 wilgotności gleby z potencjometrem: [SENCZ -> A_UNO]:

GND <–> GND - Maska do Masy;
VCC <–> 5V - Zasilanie;
A0 <–> A0 - Wejście analogowe;

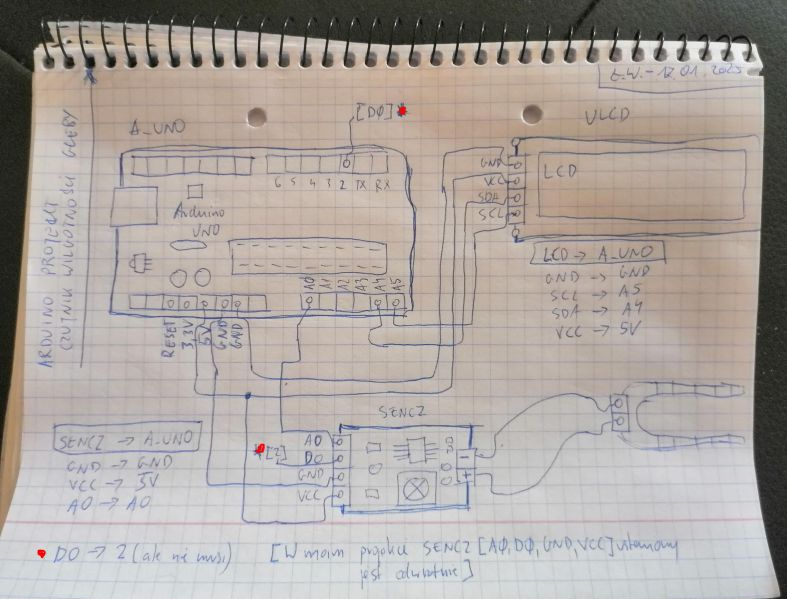

Rysunek 19: Schemat Czujnika Wilgotności Gleby - opracowanie własne

Instalacja biblioteki i kompilacja w Arduino IDE

Instalacja biblioteki LiquidCrystal_I2C

Aby obsługiwać wyświetlacz LCD z interfejsem I2C, należy zainstalować bibliotekę LiquidCrystal_I2C. Biblioteka do pobrania w Sekcji 1.2. Można to zrobić również w Arduino IDE, wybierając:

Sketch > Include Library > Manage Libraries...

lub w polskiej wersji: Menu główne > Narzędzia > Zarządzanie bibliotekami, Rysunek -> Zarządzanie bibliotekami w Arduino IDE.

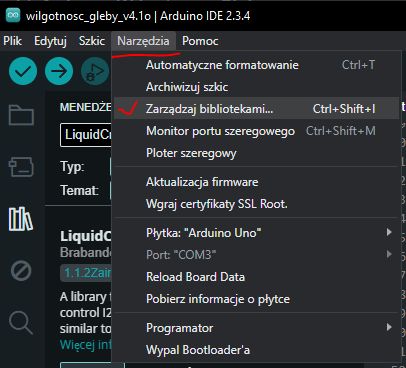

Rysunek 20: Zarządzanie bibliotekami w Arduino IDE

wyszukując LiquidCrystal_I2C, jak na Rysunku 21 -> Instalacja biblioteki LiquidCrystal_I2C w Arduino IDE.

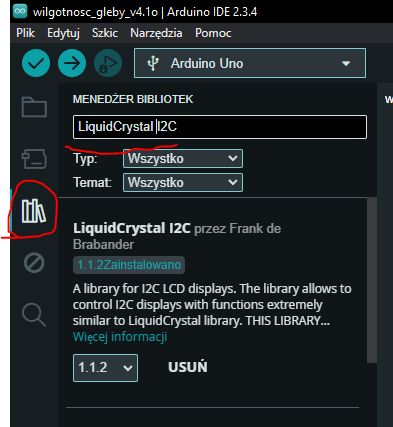

Rysunek 21: Instalacja biblioteki LiquidCrystal_I2C w Arduino IDE

Po dokonaniu tych czynności, powinniśmy zobaczyć przesłane biblioteki w Arduino IDE, jak pokazuje Rysunek 22 -> Przesłane biblioteki w Arduino IDE

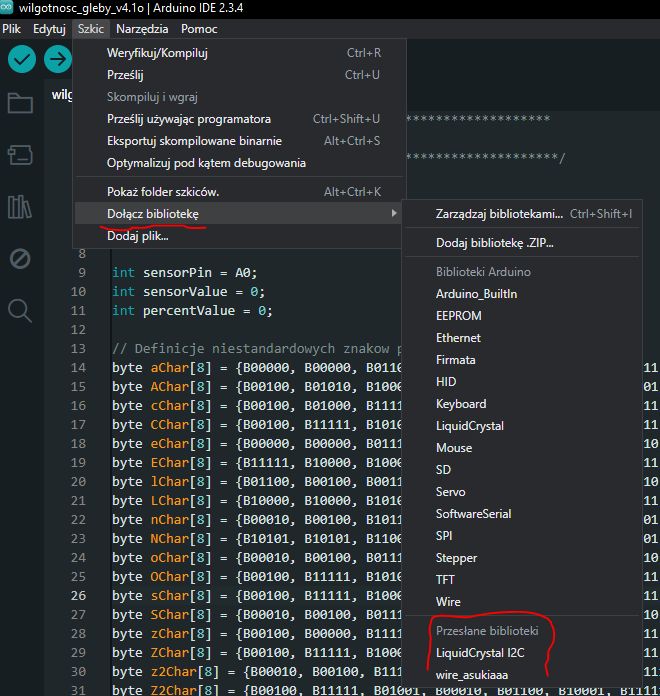

Rysunek 22: Przesłane biblioteki w Arduino IDE

Kompilacja kodu w Arduino IDE

Kompilację w Arduino IDE przeprowadzimy w kilku etapach:

Otwarcie Projektu: - Otwieramy Arduino IDE i tworzymy nowy projekt lub otwieramy istniejący - Rysunek 23 i Rysunek 24;
Wklejenie Kodu: - Wklejamy nasz kod z pliku wilgotnosc_gleby_v4.1o.ino do okna edycyjnego i wybieramy odpowiedni model płyty Arduino (np. Arduino Uno) - Rysunek 25.;
Wybranie Portu: - Wybieramy port, do którego jest podłączone Arduino - Rysunek 26;
Kompilacja i Przesłanie: - Klikamy w menu górne i wybieramy Weryfikuj/Kompiluj, aby skompilować kod, a następnie Prześlij, aby przesłać kod na płytkę Arduino UNO R3 - Rysunek 27, Rysunek 28 i Rysunek 29.

AD1:

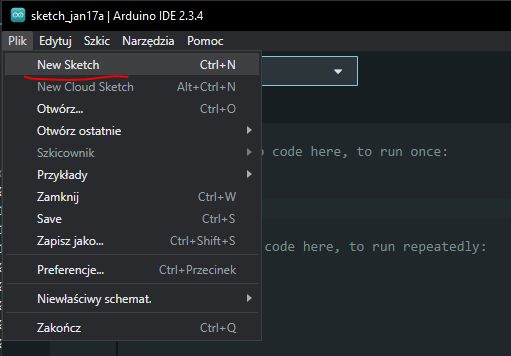

Rysunek 23: Otwarcie Projektu w Arduino IDE

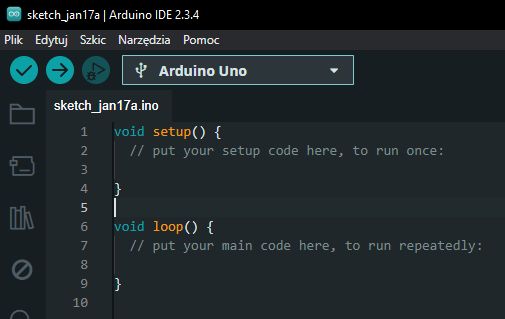

Rysunek 24: Podgląd nowego projektu w Arduino IDE

AD2:

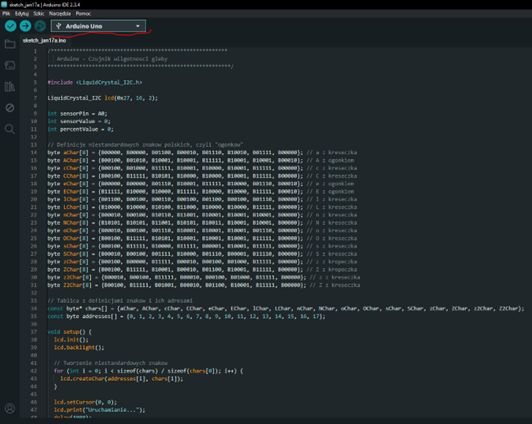

Rysunek 25: Wklejanie kodu i wybieranie płyty w Arduino IDE

AD3:

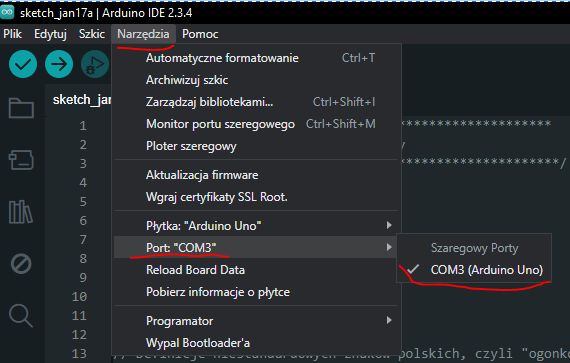

Rysunek 26: Wybranie Portu w Arduino IDE

AD4:

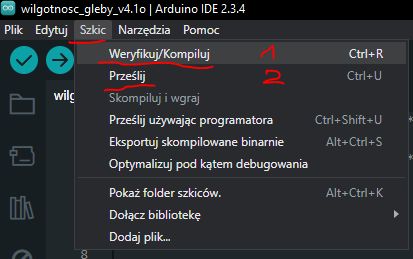

Rysunek 27: Kompilacja kodu w Arduino IDE

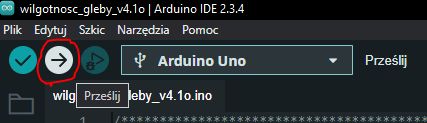

Rysunek 28: Przesyłanie kodu w Arduino IDE do Arduino UNO

Rysunek 29: Wynik przesłania kodu do Arduino UNO R3

Demonstracja = działanie programu

Demonstracja została przeprowadzona w warunkach domowych z użyciem wody, natomiast docelowo będzie miał zastosowanie w kwiatku z glebą.

Proces działania odbywa się następująco:

Uruchomienie: - Po podłączeniu Arduino UNO R3 do komputera (standardowy port USB) i załadowaniu kodu Rysunek 28, program zaczyna działać - Rysunek 29;
Inicjacja: - Wyświetlacz LCD jest inicjowany, a niestandardowe znaki są definiowane - (może ich być maksymalnie 8 w tym wyświetlaczu);
Pętla główna: - Program wchodzi w pętlę loop(), gdzie odczytuje dane z czujnika, sprawdza ich poprawność, oblicza wilgotność, i wyświetla wyniki na LCD - Rysunek 31;
Powtarzanie: - Pętla loop() jest wykonywana w nieskończonej pętli, co oznacza, że program będzie nieustannie odczytywał dane (przy założeniu, że czujnik będzie w stanie użytku) i aktualizował wyświetlacz.

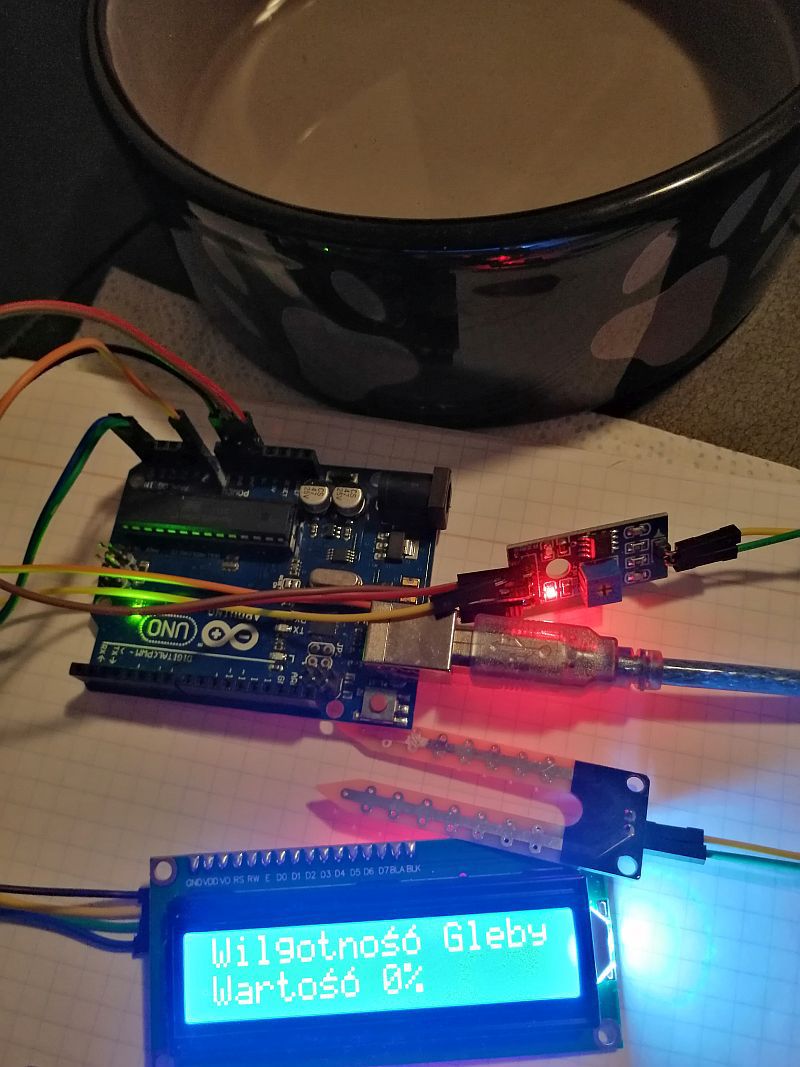

Rysunek 30: Demonstracja działania czujnika wilgotności gleby - brak styczności z wilgocią

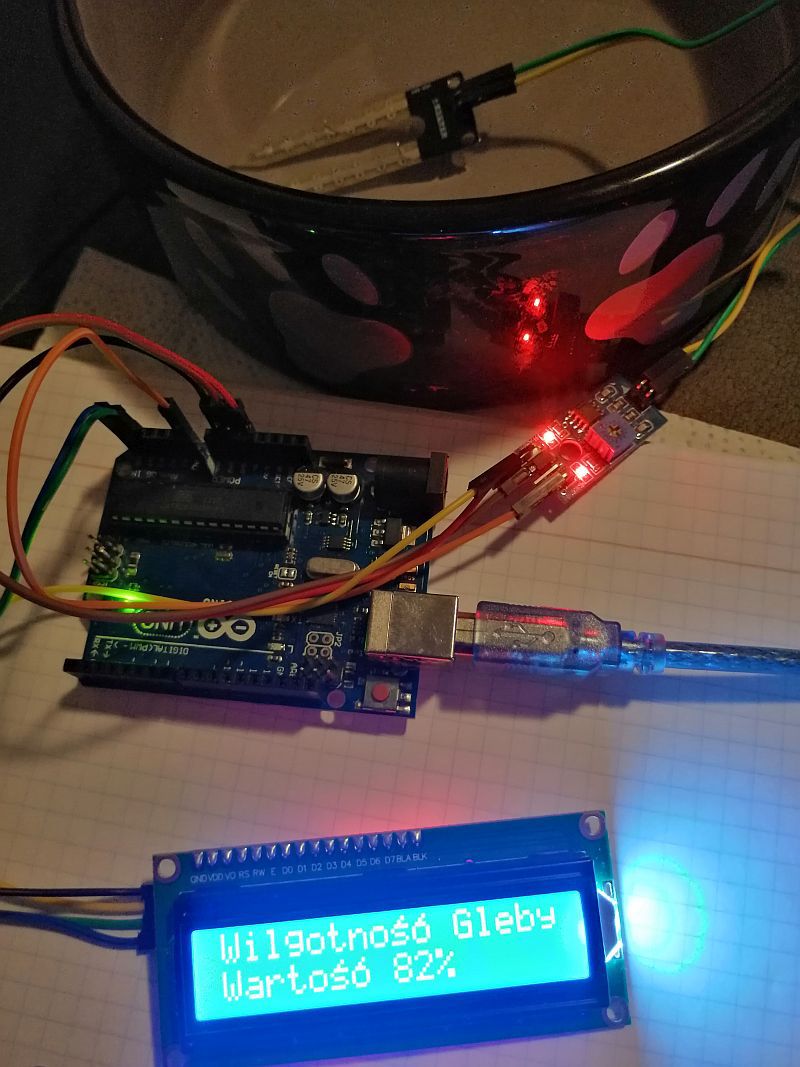

Rysunek 31: Demonstracja działania czujnika wilgotności gleby - czujnik ma styczności z wilgocią

Kod źródłowy - Czujnik wilgotności gleby

Listing 1: Kod źródłowy - Pomiar wilgotności gleby w Arduino

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99


# ]> Nazwa skryptu: wilgotnosc_gleby_v4.1o.c lub  wilgotnosc_gleby_v4.1o.ino
# ]>
# ]> Kod oryginalny:
# ]> Copyright (C) 2021 by VP Tech&Gardening-kannada
# ]> https://www.youtube.com/@vptechgardening-kannada9689
# ]>
# ]> Modyfikacja + dodatki wlasne:
# ]> Autor: Lukasz Wojcik
# ]> Data: 13-18.01.2025
# ]>
# ]> Opis: Kod odczytuje dane wejsciowe analogowe z czujnika wilgotnosci gleby,
# ]>       mapuje je na wartosc procentowa i wyswietla poziom wilgoci na ekranie LCD.
# ]>       Zawiera rowniez niestandardowe znaki polskie - ogonki
# ]>       do prawidlowego wyswietlania slow w jezyku polskim.
# ]>
# ]> Wlasciwy kod zaczyna sie od sekcji komentarza /***
# ]> Licencja MIT

/********************************************************
   Arduino - Czujnik wilgotnosci gleby
**********************************************************/

#include <LiquidCrystal_I2C.h>

LiquidCrystal_I2C lcd(0x27, 16, 2);

int sensorPin = A0;
int sensorValue = 0;
int percentValue = 0;

// Definicje niestandardowych znakow polskich, czyli "ogonkow"
byte aChar[8] = {B00000, B00000, B01100, B00010, B01110, B10010, B01111, B00000}; // a z kreseczka
byte AChar[8] = {B00100, B01010, B10001, B10001, B11111, B10001, B10001, B00010}; // A z ogonkiem
byte cChar[8] = {B00100, B01000, B11111, B10001, B10000, B10001, B11111, B00000}; // c z kreseczka
byte CChar[8] = {B00100, B11111, B10101, B10000, B10000, B10001, B11111, B00000}; // C z kreseczka
byte eChar[8] = {B00000, B00000, B01110, B10001, B11111, B10000, B01110, B00010}; // e z ogonkiem
byte EChar[8] = {B11111, B10000, B10000, B11111, B10000, B10000, B11111, B00010}; // E z ogonkiem
byte lChar[8] = {B01100, B00100, B00110, B00100, B01100, B00100, B01110, B00000}; // l z kreseczka
byte LChar[8] = {B10000, B10000, B10100, B11000, B10000, B10000, B11111, B00000}; // L z kreseczka
byte nChar[8] = {B00010, B00100, B10110, B11001, B10001, B10001, B10001, B00000}; // n z kreseczka
byte NChar[8] = {B10101, B10101, B11001, B10101, B10011, B10001, B10001, B00000}; // N z kreseczka
byte oChar[8] = {B00010, B00100, B01110, B10001, B10001, B10001, B01110, B00000}; // o z kreseczka
byte OChar[8] = {B00100, B11111, B10101, B10001, B10001, B10001, B11111, B00000}; // O z kreseczka
byte sChar[8] = {B00100, B11111, B10000, B11111, B00001, B10001, B11111, B00000}; // s z kreseczka
byte SChar[8] = {B00010, B00100, B01111, B10000, B01110, B00001, B11110, B00000}; // S z kreseczka
byte zChar[8] = {B00100, B00000, B11111, B00010, B00100, B01000, B11111, B00000}; // z z kropeczka
byte ZChar[8] = {B00100, B11111, B10001, B00010, B01100, B10001, B11111, B00000}; // Z z kropeczka
byte z2Char[8] = {B00010, B00100, B11111, B00010, B00100, B01000, B11111, B00000}; // z z kreseczka
byte Z2Char[8] = {B00100, B11111, B01001, B00010, B01100, B10001, B11111, B00000}; // Z z kreseczka

// Tablica z definicjami znakow i ich adresami
const byte* chars[] = {aChar, AChar, cChar, CChar, eChar, EChar, lChar, LChar, nChar, NChar, oChar, OChar, sChar, SChar, zChar, ZChar, z2Char, Z2Char};
const byte addresses[] = {0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17};

void setup() {
  lcd.init();
  lcd.backlight();

  // Tworzenie niestandardowych znakow
  for (int i = 0; i < sizeof(chars) / sizeof(chars[0]); i++) {
    lcd.createChar(addresses[i], chars[i]);
  }

  lcd.setCursor(0, 0);
  lcd.print("Uruchamianie...");
  delay(4000);
  lcd.clear();
}

void loop() {
  sensorValue = analogRead(sensorPin);

  // Sprawdzanie, czy wartosc jest w poprawnym zakresie
  if (sensorValue < 200 || sensorValue > 1023) {
    lcd.setCursor(0, 0);
    lcd.print("Blad odczytu");
    delay(1000);
    lcd.clear();
    return;
  }

  percentValue = map(sensorValue, 1023, 200, 0, 100);

  lcd.setCursor(0, 0);
  lcd.print("Wilgotno");
  lcd.write(byte(13)); // Wyswietlanie znaku "s z kresecza"
  lcd.write(byte(2)); // Wyswietlanie znaku "c z kreseczka"
  lcd.print(" Gleby");
  lcd.setCursor(0, 1);
  lcd.print("Warto");
  lcd.write(byte(13)); // Wyswietlanie znaku "s z kresecza"
  lcd.write(byte(2)); // Wyswietlanie znaku "c z kreseczka"
  lcd.print(" ");
  lcd.print(percentValue);
  lcd.print("%");

  delay(1000);
  lcd.clear();
}

Kod źródłowy - Polskie znaki diakrytyczne

Listing 2: Kod źródłowy - Testowanie polskich znaków diakrytycznych

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140


# ]>-----------------------------------------------------------------------------------<[
# ]> Nazwa skryptu: test_ogonkow.c lub test_ogonkow.ino
# ]>
# ]> Autor: Lukasz Wojcik
# ]> Data: 13-18.01.2025
# ]>
# ]> Opis: Kod testuje i wyswietla na wyswietlaczu LCD niestandardowe znaki polskie
# ]>       w trzech partiach, z krotkimi przerwami miedzy nimi, aby umozliwic odczytanie
# ]>       wyswietlanych znakow.
# ]>
# ]> Wlasciwy kod zaczyna sie od sekcji komentarza /***
# ]> Licencja MIT
# ]>
# ]>-----------------------------------------------------------------------------------<[

/***********************************************
     Test polskich znakow diakrytycznych:

     T1: aAcCeElL
        czyszczenie ekranu
     T2: nNoOSszZ
         czyszczenie ekranu
     T3: zZ

***********************************************/

#include <LiquidCrystal_I2C.h>

LiquidCrystal_I2C lcd(0x27, 16, 2);
int sensorPin = A0;
int sensorValue = 0;
int percentValue = 0;

// Definicje niestandardowych polskich znakow
byte aChar[8] = {B00000, B00000, B01100, B00010, B01110, B10010, B01111, B00010}; // "a z kreseczka"
byte AChar[8] = {B00100, B01010, B10001, B10001, B11111, B10001, B10001, B00010}; // "A z kreseczka"
byte cChar[8] = {B00010, B00100, B01110, B10001, B10000, B10001, B01110, B00000}; // "c z kreseczka"
byte CChar[8] = {B00100, B11111, B10101, B10000, B10000, B10001, B11111, B00000}; // "C z kreseczka"
byte eChar[8] = {B00000, B00000, B01110, B10001, B11111, B10000, B01110, B00010}; // "e z ogonkiem"
byte EChar[8] = {B11111, B10000, B10000, B11111, B10000, B10000, B11111, B00010}; // "E z ogonkiem"
byte lChar[8] = {B01100, B00100, B00110, B00100, B01100, B00100, B01110, B00000}; // "l z kreseczka"
byte LChar[8] = {B10000, B10000, B10100, B11000, B10000, B10000, B11111, B00000}; // "L z kreseczka"

byte nChar[8] = {B00010, B00100, B10110, B11001, B10001, B10001, B10001, B00000}; // "n z kreseczka"
byte NChar[8] = {B10101, B10101, B11001, B10101, B10011, B10001, B10001, B00000}; // "N z kreseczka"
byte oChar[8] = {B00010, B00100, B01110, B10001, B10001, B10001, B01110, B00000}; // "o z kreseczka"
byte OChar[8] = {B00100, B11111, B10101, B10001, B10001, B10001, B11111, B00000}; // "O z kreseczka"
byte sChar[8] = {B00100, B11111, B10000, B11111, B00001, B10001, B11111, B00000}; // "s z kreseczka"
byte SChar[8] = {B00010, B00100, B01111, B10000, B01110, B00001, B11110, B00000}; // "S z kreseczka"
byte zChar[8] = {B00100, B00000, B11111, B00010, B00100, B01000, B11111, B00000}; // "z z kropeczka"
byte ZChar[8] = {B00100, B11111, B10001, B00010, B01100, B10001, B11111, B00000}; // "Z z kropeczka"
byte z2Char[8] = {B00010, B00100, B11111, B00010, B00100, B01000, B11111, B00000}; // "z z kropeczka"
byte Z2Char[8] = {B00100, B11111, B01001, B00010, B01100, B10001, B11111, B00000}; // "Z z kropeczka"

void setup() {
  lcd.init();
  lcd.backlight();

  lcd.setCursor(0, 0);
  lcd.print("Uruchamianie...");
  delay(4000);
  lcd.clear();
}

void loop() {
  sensorValue = analogRead(sensorPin);

  // Sprawdzanie, czy wartosc jest w poprawnym zakresie
  if (sensorValue < 200 || sensorValue > 1023) {
    lcd.setCursor(0, 0);
    lcd.print("Blad odczytu");
    delay(1000);
    lcd.clear();
    return;
  }

  percentValue = map(sensorValue, 1023, 200, 0, 100);

  // Wyswietlanie pierwszych 8 znakow od "a z kreseczka" do "l z kreseczka"
  lcd.createChar(0, aChar); // Tworzenie znaku "a z kreseczka"
  lcd.createChar(1, AChar); // Tworzenie znaku "A z kreseczka"
  lcd.createChar(2, cChar); // Tworzenie znaku "c z kreseczka"
  lcd.createChar(3, CChar); // Tworzenie znaku "C z kreseczka"
  lcd.createChar(4, eChar); // Tworzenie znaku "e z ogonkiem"
  lcd.createChar(5, EChar); // Tworzenie znaku "E z ogonkiem"
  lcd.createChar(6, lChar); // Tworzenie znaku "l z kreseczka"
  lcd.createChar(7, LChar); // Tworzenie znaku "L z kreseczka"

  lcd.setCursor(0, 0);
  lcd.print("T1: ");
  lcd.write(byte(0)); // "a z kreseczka"
  lcd.write(byte(1)); // "A z kreseczka"
  lcd.write(byte(2)); // "c z kreseczka"
  lcd.write(byte(3)); // "C z kreseczka"
  lcd.write(byte(4)); // "e z ogonkiem"
  lcd.write(byte(5)); // "e z ogonkiem"
  lcd.write(byte(6)); // "l z kreseczka"
  lcd.write(byte(7)); // "L z kreseczka"

  delay(2000); // Przerwa, aby umozliwic odczytanie wyswietlonych znakow
  lcd.clear();

  // Wyswietlanie kolejnych 8 znakow od "n" z kreseczka do "Z" z kreseczka
  lcd.createChar(0, nChar); // Tworzenie znaku "n z kreseczka"
  lcd.createChar(1, NChar); // Tworzenie znaku "N z kreseczka"
  lcd.createChar(2, oChar); // Tworzenie znaku "o z kreseczka"
  lcd.createChar(3, OChar); // Tworzenie znaku "O z kreseczka"
  lcd.createChar(4, sChar); // Tworzenie znaku "s z kreseczka"
  lcd.createChar(5, SChar); // Tworzenie znaku "S z kreseczka"
  lcd.createChar(6, zChar); // Tworzenie znaku "z z kropeczka"
  lcd.createChar(7, ZChar); // Tworzenie znaku "Z z kropeczka"

  lcd.setCursor(0, 0);
  lcd.print("T2: ");
  lcd.write(byte(0)); // "n z kreseczka"
  lcd.write(byte(1)); // "N z kreseczka"
  lcd.write(byte(2)); // "o z kreseczka"
  lcd.write(byte(3)); // "O z kreseczka"
  lcd.write(byte(4)); // "s z kreseczka"
  lcd.write(byte(5)); // "S z kreseczka"
  lcd.write(byte(6)); // "z z kropeczka"
  lcd.write(byte(7)); // "Z z kropeczka"

  delay(2000); // Przerwa, aby umozliwic odczytanie wyswietlonych znakow
  lcd.clear();

  // Wyswietlanie kolejnych 8 znakow od "z z kreseczka" do "Z z kreseczka"
  lcd.createChar(0, z2Char); // Tworzenie znaku "z z kreseczka"
  lcd.createChar(1, Z2Char); // Tworzenie znaku "Z z kreseczka"

  lcd.setCursor(0, 0);
  lcd.print("T3: ");
  lcd.write(byte(0)); // "z z kreseczka"
  lcd.write(byte(1)); // "Z z kreseczka"

  delay(2000); // Przerwa, aby umozliwic odczytanie wyswietlonych znakow
  lcd.clear();

  delay(1000);
}

Opis działania kodów źródłowych

Czujnika wilgotności gleby

Nagłówki i deklaracje:

1

#include <LiquidCrystal_I2C.h> – Załącza bibliotekę do obsługi wyświetlacza LCD I2C.

LiquidCrystal_I2C lcd(0x27, 16, 2); – Tworzy obiekt lcd, który komunikuje się z wyświetlaczem LCD przez interfejs I2C (adres 0x27 i wyświetlacz 16x2).

Zmienne:

sensorPin – Pin analogowy, do którego podłączony jest czujnik wilgotności gleby (w tym przypadku A0);
sensorValue – Zmienna przechowująca odczytaną wartość z czujnika;
percentValue – Zmienna przechowująca przeliczoną wartość wilgotności w procentach.

Tablica chars zawiera definicje niestandardowych znaków dla polskich liter z ogonkami, (np. ą, ć).

Tablica addresses zawiera adresy tych znaków w pamięci LCD.

Definicja niestandardowych znaków:

Dla każdej litery z ogonkami, (np. ą, ć, ś) zdefiniowane są bity w tablicach (aChar, AChar, itd.). Każdy znak jest reprezentowany jako tablica 8-bitowa, która definiuje jego wygląd na wyświetlaczu LCD. Zdefiniowane są litery takie jak: aChar, AChar, eChar, EChar, sChar, SChar, itd.

Funkcja setup():

1
2


lcd.init(); – Inicjalizuje wyświetlacz LCD.
lcd.backlight(); – Włącza podświetlenie LCD.

Tworzenie niestandardowych znaków na wyświetlaczu LCD w pętli:

Listing 3: Tworzenie niestandardowych znaków na wyświetlaczu LCD w pętli:

1
2
3
4


lcd.print("T1: ");
for (int i = 0; i < sizeof(chars) / sizeof(chars[0]); i++) {
  lcd.createChar(addresses[i], chars[i]);
}

Każdy znak jest przypisywany do odpowiedniego adresu w pamięci LCD. Na początku na wyświetlaczu pojawia się napis Uruchamianie... przez 4 sekundy, a potem ekran zostaje wyczyszczony.

Funkcja loop():

1
2


sensorValue = analogRead(sensorPin); – Odczyt wartości analogowej z czujnika wilgotności gleby
(wartość od 0 do 1023).

Sprawdzanie, czy odczyt z czujnika jest w prawidłowym zakresie (200–1023):

Jeśli odczyt jest poza tym zakresem, na LCD wyświetlany jest komunikat o błędzie Blad odczytu. Jeśli odczyt jest prawidłowy, wartość jest mapowana z zakresu 1023–200 na zakres 0–100, co daje wynik procentowy wilgotności gleby. Na wyświetlaczu LCD pojawia się:

Wilgotno Ś Gleby (z użyciem niestandardowych znaków dla polskich liter). Na drugiej linii: Wartość 67% (przykładowa wartość wilgotności w procentach). Całość jest odświeżana co 1 sekundę (delay(1000)), a po tym czasie ekran jest czyszczony i proces powtarza się.

Podsumowanie działania kodu:

Kod inicjalizuje wyświetlacz LCD i niestandardowe znaki. Odczytuje wartość wilgotności gleby z czujnika, przelicza ją na procenty i wyświetla na LCD. Sprawdza poprawność odczytu i wyświetla odpowiedni komunikat w przypadku błędu.

Polskie znaki diakrytyczne

Nagłówki i deklaracje:

1

#include <LiquidCrystal_I2C.h> – Załącza bibliotekę do obsługi wyświetlacza LCD I2C.

LiquidCrystal_I2C lcd(0x27, 16, 2); – Tworzy obiekt lcd, który jest odpowiedzialny za komunikację z wyświetlaczem LCD przez interfejs I2C (adres 0x27 i wyświetlacz 16x2).

Zmienne:

sensorPin – Pin analogowy, do którego podłączony jest czujnik (choć nie jest wykorzystywany w tym przykładzie).

sensorValue – Zmienna przechowująca odczytaną wartość z czujnika (nie wykorzystywana w tym przypadku).

percentValue – Zmienna przechowująca wartość procentową (również nie używana w tym przykładzie).

Definicje niestandardowych znaków:

Dla każdej z polskich liter z ogonkami, (np. ą, ć, ś) i innych diakrytycznych liter zdefiniowane są bity w tablicach (aChar, AChar, itd.). Każdy znak jest reprezentowany przez tablicę 8-bitową, która określa jego wygląd na wyświetlaczu LCD. Znaki są tworzone dla liter:

1
2
3


aChar, AChar (a z kreską, A z kreską),
cChar, CChar (c z kreską, C z kreską),
eChar, EChar (e z ogonkiem, E z ogonkiem),

itd.

funkcja setup():

1
2


lcd.init(); – Inicjalizuje wyświetlacz LCD.
lcd.backlight(); – Włącza podświetlenie wyświetlacza.

Wyświetlanie tekstu Uruchamianie... przez 4 sekundy, a następnie czyszczenie ekranu.

Funkcja loop(): W tej funkcji wyświetlane są kolejne zestawy niestandardowych znaków:

Test 1 - Wyświetlanie liter a do L z diakrytykami:

Tworzenie znaków za pomocą lcd.createChar() dla liter: a z kreską, A z kreską, c z kreską, C z kreską, e z ogonkiem, E z ogonkiem, l z kreską, L z kreską.

Wyświetlanie tekstu na LCD:

Listing 4: T1: Wyświetlanie tekstu na LCD:

1
2
3
4
5
6
7
8
9


lcd.print("T1: ");
lcd.write(byte(0)); // „a z kreska”
lcd.write(byte(1)); // „A z kreska”
lcd.write(byte(2)); // „c z kreska”
lcd.write(byte(3)); // „C z kreska”
lcd.write(byte(4)); // „e z ogonkiem”
lcd.write(byte(5)); // „E z ogonkiem”
lcd.write(byte(6)); // „l z kreska”
lcd.write(byte(7)); // „L z kreska”

Zatrzymanie na 2 sekundy (delay(2000)), aby umożliwić odczytanie wyświetlonych znaków. Po upływie tego czasu, ekran zostaje wyczyszczony (lcd.clear()).

Test 2 - Wyświetlanie liter n do Z z diakrytykami:

Tworzenie znaków za pomocą lcd.createChar() dla liter: n z kreską, N z kreską, o z kreską, O z kreską, s z kreską, S z kreską, z z kropką, Z z kropką.

Wyświetlanie tekstu na LCD:

Listing 5: T2: Wyświetlanie tekstu na LCD:

1
2
3
4
5
6
7
8
9


lcd.print("T2: ");
lcd.write(byte(0)); // „n z kreska”
lcd.write(byte(1)); // „N z kreska”
lcd.write(byte(2)); // „o z kreska”
lcd.write(byte(3)); // „O z kreska”
lcd.write(byte(4)); // „s z kreska”
lcd.write(byte(5)); // „S z kreska”
lcd.write(byte(6)); // „z z kreska”
lcd.write(byte(7)); // „Z z kreska”

Zatrzymanie na 2 sekundy (delay(2000)), aby umożliwić odczytanie wyświetlonych znaków. Po upływie tego czasu, ekran zostaje wyczyszczony.

Test 3 - Wyświetlanie liter z i Z z diakrytykami: Tworzenie znaków za pomocą lcd.createChar() dla liter: z z kreską oraz Z z kreską.

Wyświetlanie tekstu na LCD:

Listing 6: T3: Wyświetlanie tekstu na LCD:

1
2
3


lcd.print("T3: ");
lcd.write(byte(0)); // „z z kreska”
lcd.write(byte(1)); // „Z z kreska”

Zatrzymanie na 2 sekundy (delay(2000)), aby umożliwić odczytanie wyświetlonych znaków. Po upływie tego czasu, ekran zostaje wyczyszczony.

Po każdym z testów, wyświetlacz zostaje wyczyszczony, a następnie kod przechodzi do kolejnej sekwencji znaków.

Podsumowanie działania:

Kod służy do testowania wyświetlania liter z polskimi znakami diakrytycznymi na wyświetlaczu LCD. Każda litera jest reprezentowana jako niestandardowy znak (tworzony za pomocą funkcji lcd.createChar()). Na wyświetlaczu pojawiają się trzy różne zestawy znaków, a po każdej sekwencji wyświetlania ekran jest czyszczony i następuje kolejna prezentacja.

Co dalej ? - Propozycja rozbudowy

Podłączenie pamięci EEPROM

Pamięć EEPROM 24C256N to układ pamięci o pojemności 256 Kbit (32 KB), która może przechowywać dane na stałe, nawet po wyłączeniu zasilania. Jest to pamięć typu I2C, co oznacza, że do komunikacji z mikrokontrolerem (np. Arduino) wykorzystuje tylko dwa piny: SDA (data) i SCL (clock) + zasilanie 5V, co znacznie upraszcza połączenia. Pamięć ta może być używana do przechowywania ustawień, danych użytkownika, czy innych informacji, które muszą być zachowane między restartami urządzenia.

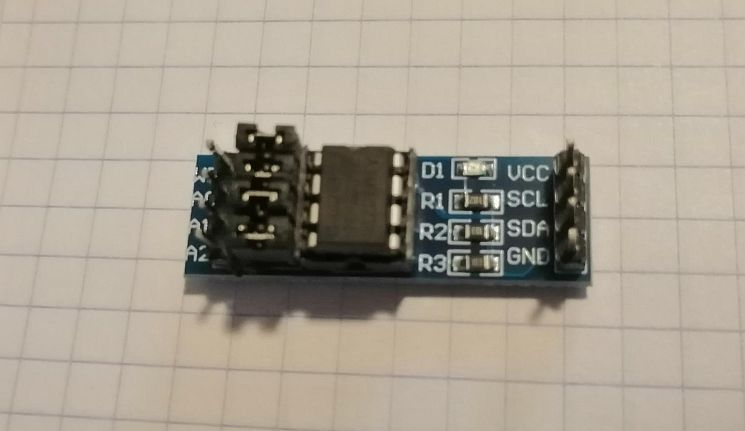

Rysunek 32: Pamięć EEPROM 32kb

Dodatkowe zasilanie do pamięci EEPROM

W tym przypadku użyjemy baterii stosowanych w starych BIOS-ach komputerów PC - CR2032. Ta bateria pozwoli zasilić pamięć, gdy główne zasilanie Arduino UNO R3 będzie wyłączone, co pozwala na przechowywanie danych przez dłuższy czas. Baterię można zamówić np. na Allegro (https://allegro.pl/oferta/nowa-bateria-cmos-cr2032-3v-bios-laptop-hp-lenovo-dell-zlacze-2pin-14277038189).

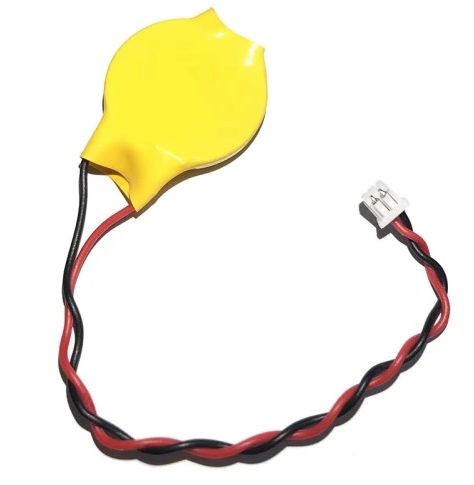

Rysunek 33: Bateria CR2032 (BIOS)

Podłączenie AT24C256 do Arduino UNO R3 z dodatkowym zasilaniem bateryjnym

Bateria CR2032 (3V) może być podłączona do pinu VCC AT24C256, ale należy pamiętać, że AT24C256 działa w zakresie 2,7V do 5,5V. Dla bezpieczeństwa można dodać rezystor (opornik) podciągający na pinie SDA i SCL, aby uniknąć uszkodzenia.

Pin 1-3 - GND lub VCC (dla adresowania)
Pin 4 (GND) - GND Arduino i baterii
Pin 5 (SDA) - Pin A4 (SDA) Arduino
Pin 6 (SCL) - Pin A5 (SCL) Arduino
Pin 7 (WP) - GND
Pin 8 (VCC) - Bateria CR2032 (3V)

Konfiguracja z rezystorem

Rezystory na SDA i SCL - 10 k (lub wyższe, jeśli nie ma problemów z szybkością transmisji).
Połączenie zasilania: - Bateria CR2032 (3V) do pinu VCC AT24C256.
Połączenie masy: - GND Arduino i baterii do pinu GND AT24C256.

Podłączenie do Arduino z LCD, czujnikiem wilgotności gleby i wyświetlaczem

LC na I2C

Aby połączyć EEPROM 24C256N z zestawem Arduino Uno R3, który obejmuje wyświetlacz LCD z konwerterem I2C oraz czujnik wilgotności gleby, należy wykonać następujące połączenia:

LCD z I2C:

VCC -> 5V Arduino
GND -> GND Arduino
SDA -> A4 Arduino (ta sama linia co EEPROM)
SCL -> A5 Arduino (ta sama linia co EEPROM)

Czujnik wilgotności gleby:

VCC -> 5V Arduino
GND -> GND Arduino
A0 -> A0 Arduino (analogowe wejście dla odczytu danych)

Pamięć EEPROM 24C256N:

VCC -> 5V Arduino (można również zasilić ją z baterii CR2032)
GND -> GND Arduino
SDA -> A4 Arduino (wspólna linia I2C z LCD i EEPROM)
SCL -> A5 Arduino (wspólna linia I2C z LCD i EEPROM)

Wszystkie urządzenia I2C (LCD, EEPROM) dzielą te same linie SDA i SCL (tzn. mogą działać równolegle), co upraszcza połączenie i pozwala na łatwe komunikowanie się z nimi za pomocą biblioteki I2C.

Podsumowanie

Taki układ pozwala na wygodne odczytywanie danych z czujnika wilgotności gleby, wyświetlanie wyników na LCD i jednoczesne przechowywanie danych w pamięci EEPROM, które będą zachowane między restartami urządzenia.

Podziękowanie

I hope this article has entertained and informed you, and helped you learn a little more about the Go language. Feel free to experiment with the program and customize it to your liking.

See you in the next article!

Pobranie i instalacja

Repository » GitHub
